Что такое зарядный модуль? Какие функции защиты он выполняет?

 Модуль зарядки является наиболее важным конфигурационным модулем источника питания. Его защитные функции проявляются в таких аспектах, как защита от перенапряжения/пониженного напряжения на входе, защита от перенапряжения/сигнализация о пониженном напряжении на выходе, защита от короткого замыкания и т. д.

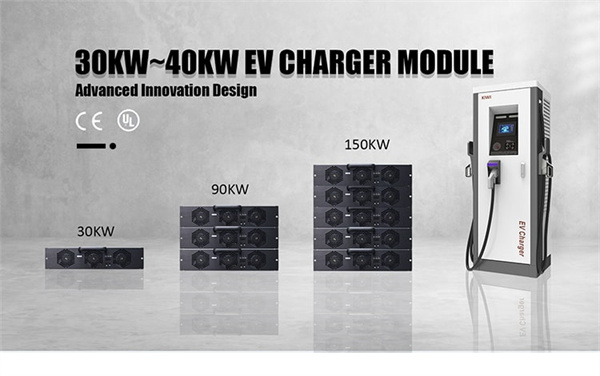

1. Что такое зарядный модуль?

1) В зарядном модуле используется метод отвода тепла, сочетающий самоохлаждение и воздушное охлаждение, и самоохлаждение применяется при малой нагрузке, что соответствует фактической работе энергосистемы.

2) Это наиболее важный конфигурационный модуль источника питания, широко используемый в системах электроснабжения подстанций напряжением от 35 кВ до 330 кВ.
2. Функция защиты модуля беспроводной зарядки

1) Защита от перенапряжения/пониженного напряжения на входе

Модуль имеет функцию защиты от перенапряжения/пониженного напряжения на входе. Когда входное напряжение ниже 313±10 В переменного тока или выше 485±10 В переменного тока, модуль срабатывает, выход постоянного тока отсутствует, и загорается индикатор защиты (желтый). После восстановления напряжения до диапазона 335±10 В переменного тока – 460±15 В переменного тока модуль автоматически возобновляет работу.

2) Защита от перенапряжения на выходе/сигнализация о пониженном напряжении

Модуль имеет функцию защиты от перенапряжения на выходе и сигнализации о пониженном напряжении. Когда выходное напряжение превышает 293±6 В постоянного тока, модуль срабатывает, выход постоянного тока отсутствует, и загорается индикатор защиты (жёлтый). Модуль не может автоматически восстановиться, и его необходимо выключить и снова включить. Когда выходное напряжение ниже 198±1 В постоянного тока, модуль подаёт сигнал тревоги, на выходе появляется постоянный ток, и загорается индикатор защиты (жёлтый). После восстановления напряжения сигнал тревоги о пониженном напряжении на выходе модуля исчезает.

3. Втягивание при коротком замыкании

Модуль имеет функцию защиты от короткого замыкания. При коротком замыкании на выходе модуля выходной ток не превышает 40% от номинального тока. После устранения фактора короткого замыкания модуль автоматически восстанавливает нормальную выходную мощность.

4. Защита от потери фазы

Модуль имеет функцию защиты от обрыва фазы. При обрыве входной фазы мощность модуля ограничивается, а выходная мощность может быть наполовину загружена. При выходном напряжении 260 В он выдает ток 5 А.

5. Защита от перегрева

Если воздухозаборник модуля заблокирован или температура окружающей среды слишком высока, и температура внутри модуля превышает заданное значение, модуль срабатывает защита от перегрева, загорается индикатор защиты (желтый) на панели модуля, и модуль не выдает выходное напряжение. После устранения неисправности и возвращения температуры внутри модуля к норме модуль автоматически возвращается к нормальной работе.
6. Защита от перегрузки по току на первичной стороне.

В неисправном состоянии на стороне выпрямителя модуля возникает перегрузка по току, и модуль срабатывает защита. Модуль не может восстановиться автоматически, и его необходимо выключить, а затем снова включить.
