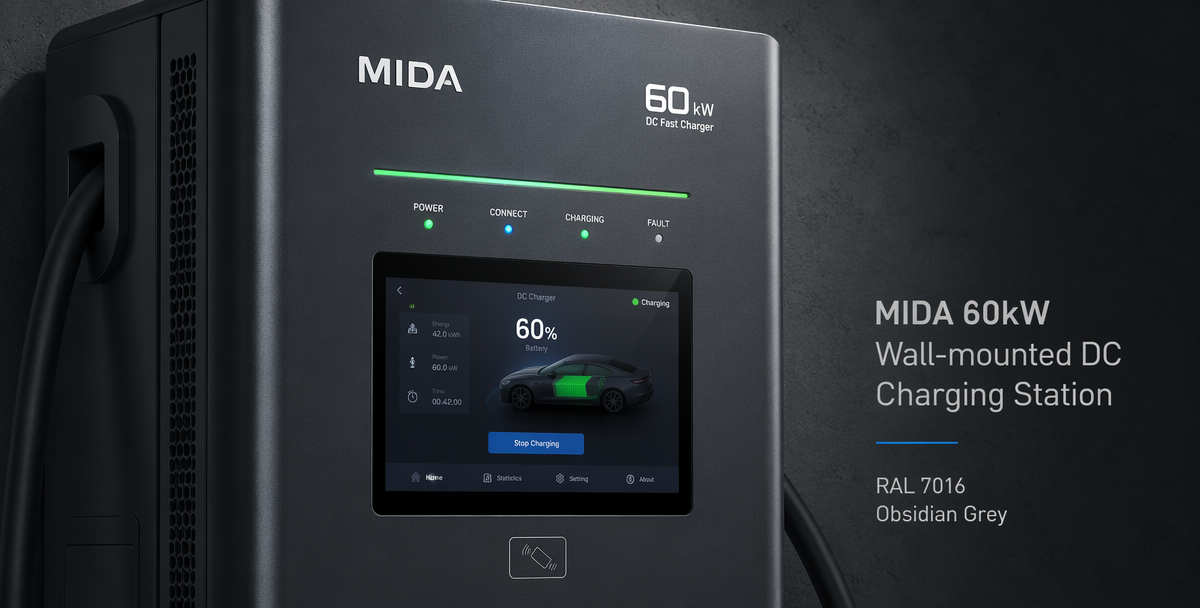

Дастури ниҳоии насб барои истгоҳҳои доимии девории MIDA: Банақшагирии стратегии макон барои истифодаи ҳадди аксар фазо

Муқаддима: Аҳамияти насби касбӣ

Бо суръат гирифтани қабули мошинҳои барқӣ (EV), тиҷоратҳо аз меҳмонхонаҳо то операторони парк арзиши пуркунии босуръати DC-ро дарк мекунанд. Аммо, муваффақияти истгоҳи пуркунӣ хеле пеш аз пайваст шудани аввалин мошин муайян карда мешавад. Насби касбӣ ва банақшагирии стратегии макон ду сутуни дугонаи лоиҳаи муваффақи пуркунии EV мебошанд. Ин дастур беҳтарин таҷрибаҳоро барои насб кардани истгоҳҳои DC-и девории MIDA бо иқтидори 40 кВт, 60 кВт ва 80 кВт барои таъмини бехатарӣ, самаранокӣ ва истифодаи ҳадди аксар аз фазо меомӯзад.

Қадами 1: Арзёбии иқтидори барқ ​​ва шабака

Пеш аз интихоби макони физикӣ, арзёбии ҳамаҷонибаи инфрасохтори барқии макон ҳатмист. Пуркунандаҳои ҷараёни доимии MIDA дастгоҳҳои пуриқтидор мебошанд, ки ба таъминоти 3-фазаи мустаҳкам ниёз доранд.

Талабот ба нерӯи барқ

Барои пуркунандаи 80 кВт, ҷараёни максималии истеъмол метавонад аз 120 А зиёд бошад. Тавсия дода мешавад, ки зерпанели махсус бо автомати муҳофизатии қуттии қолабӣ (MCCB) насб карда шавад, ки 1,25 маротиба аз ҷараёни номиналии пуркунандаи барқ ​​​​иқтидор дорад. Масалан, дастгоҳи 60 кВт одатан барои пуркунии доимии пурбор ҳадди аққал автомати муҳофизатии 125 А лозим аст.

Протоколи заминсозӣ (заминсозӣ)

Пуркунандаҳои MIDA дорои системаи мураккаби назорати заминӣ мебошанд. Муқовимати заминӣ бояд қатъиян аз 4Ω камтар бошад. Дар минтақаҳое, ки ноқилияти хок суст аст, чӯбҳои иловагии заминӣ ё пуркунии махсуси заминӣ лозим шуда метавонанд. Пуркунанда агар пайвасти нокифояи заминиро муайян кунад, аз кор кардан саркашӣ мекунад ва ҳам воситаи нақлиёт ва ҳам ронандаро аз камбудиҳои эҳтимолии барқӣ муҳофизат мекунад.

Қадами 2: Интихоби макони стратегӣ

Омили "ба девор васлшаванда" бартарии бузургтарини MIDA аст, ки имкон медиҳад банақшагирии эҷодии макон, ки бо воҳидҳои фаршӣ мувофиқат карда наметавонанд, фароҳам оварда шавад.

Беҳсозии фазо

Дар гаражҳои таваққуфгоҳ ё майдончаҳои тангтари шаҳрӣ, ҳар як метри мураббаъ арзишманд аст. Насб кардани дастгоҳи пуркунӣ дар девор ё сутуни сохторӣ майдони фаршро тоза нигоҳ медорад ва аз бархӯрдҳои воситаҳои нақлиёт пешгирӣ мекунад ва нигоҳдориро содда мекунад.

Идоракунии кабелӣ ва дастрасӣ

Ҷойеро интихоб кунед, ки сими пуркунии 5-метра (ё ихтиёрӣ 7-метра) ба осонӣ ба даромадгоҳи мошин расад, новобаста аз он ки мошин рӯ ба рӯ ё қафо дар таваққуфгоҳ қарор дорад. Барои мутобиқати ADA ва осонии истифодаи эргономикӣ, ғилоф барои таппончаи пуркунӣ бояд дар баландии 1,2 то 1,4 метр ҷойгир карда шавад.

Қадами 3: Насб ва васлкунии ҷисмонӣ

Силсилаи MIDA WY барои осонии насб тарҳрезӣ шудааст, аммо вазни он (одатан аз 60 кг то 90 кг вобаста ба қувваи барқ) сатҳи мустаҳками васлкуниро талаб мекунад.

Сатҳҳои васлкунӣ

Деворҳои оҳану бетонӣ беҳтаринанд. Агар дар деворҳои хиштӣ ё блокӣ васл карда шаванд, болтҳои васеъкунандаи вазнин ё болтҳои гузарандаро бо пластинаи пуштибонӣ истифода баред. Барои ҷойҳое, ки девори мувофиқ надоранд, MIDA як пояи махсуси пӯлодӣ пешниҳод мекунад, ки дастгоҳро ба як истгоҳи борик ва фаршӣ табдил медиҳад.

Мулоҳизаҳои экологӣ

Гарчанде ки дастгоҳҳо барои истифодаи беруна дорои рейтинги IP54 мебошанд, мавҷуд будани соябони болоӣ метавонад мӯҳлати кори дастгоҳро бо муҳофизат аз радиатсияи мустақими ултрабунафш ва боришоти шадид дароз кунад. Боварӣ ҳосил кунед, ки дар атрофи сӯрохиҳои ҳаво ва вентилятсияи ихроҷ ҳадди аққал 30 см фазои холӣ мавҷуд аст, то аз ғафсии гармӣ пешгирӣ карда шавад.

Қадами 4: Кабелкашӣ ва бехатарии сӯхтор

Ноқилкашии дуруст фарқи байни системаи боэътимод ва хатари сӯхтор аст. MIDA истифодаи кабелҳои зиреҳпӯши мисӣ (масалан, силсилаи YJV-0.6/1kV)-ро барои устуворӣ ва хосиятҳои аълои гармидиҳӣ тавсия медиҳад.

Вуруди кабел ва мӯҳргузорӣ

Симҳо бояд аз поён тавассути ғадудҳои махсус ба пуркунандаи барқ ​​ворид шаванд. Пас аз насб, барои мӯҳр кардани ҳамаи нуқтаҳои вуруд истифодаи герметики оташногузари дараҷаи саноатӣ (гили оташнишонӣ) муҳим аст. Ин на танҳо аз ворид шудани намӣ пешгирӣ мекунад, балки инчунин хояндаҳоеро, ки сабаби маъмулӣ, вале нодида гирифташудаи занҷирҳои кӯтоҳ дар таҷҳизоти барқии беруна мебошанд, аз он дур нигоҳ медорад.

Қадами 5: Ба кор андохтан ва идоракунии бор

Пас аз анҷоми насби ҷисмонӣ, марҳилаи ба кор андохтан оғоз мешавад. Пуркунандаҳои MIDA мувозинати динамикии борро тавассути RS485 ё Ethernet дастгирӣ мекунанд. Агар пуркунандаҳои сершумор дар як макон насб карда шаванд, онҳо метавонанд бо ҳамдигар "сӯҳбат" кунанд, то боварӣ ҳосил кунанд, ки истеъмоли умумии нерӯи барқ ​​ҳеҷ гоҳ аз иқтидори бино зиёд намешавад ва аз навсозии гаронбаҳои шабака пешгирӣ мекунад.

Хулоса: Ояндаи сайти шумо

Насби истгоҳи доимии девории MIDA як сармоягузорӣ дар оянда аст. Бо риояи ин дастурҳои банақшагирии стратегӣ ва насби макон, шумо кафолат медиҳед, ки инфрасохтори пуркунии барқи шумо бехатар, самаранок ва барои миқёспазирӣ омода аст. Новобаста аз он ки шумо як агрегати ягонаи 40 кВт-ро барои гаражи хусусӣ ё як гурӯҳи истгоҳҳои 80 кВт-ро барои парки тиҷоратӣ насб мекунед, калиди муваффақият дар банақшагирии касбӣ ва муҳандисии олии MIDA аст.
