500A 600A CCS 2 GBT zaryadlovchi kabeli EV zaryadlovchi stansiyasi uchun suyuqlik sovutish tizimi

500A 600A CCS 2 GBT Dual Gun suyuq sovutish tizimi DC EV zaryadlash stansiyasi, o'zgaruvchan tezlikli fan bilan, o'zgarmaydigan tezlikli nasosli, Feniks Contact HPC doimiy zaryadlovchi kabelining sovutish suyuqligini sovutish uchun, CCS 1-toifa, CCS 2-toifa EV, Suyuq elektr sovutish tizimi, Elektr avtomobil sovutish tizimi , EV akkumulyatorini sovutish tizimi, suyuq sovutish modullari, HPC suyuq sovutish tizimi.

Element:HPC suyuq sovutish tizimi

Nominal kuchlanish:12V/DC

Nominal oqim:500-800A

Himoya darajasi:IP68

Hajmi:435 × 155 × 410 mm

Ishlash harorati:-30°C ~+50°C

Og'irligi:7KG

Sertifikat:CE sertifikati

So'rov WhatsApp Skype Elektron pochta

Mahsulot detali

Mahsulot teglari

CCS2 zaryadlovchi kabelini ulash uchun suyuq sovutish moslamasidan qanday foydalanish kerak?

Suyuqlik bilan sovutilgan CCS2 zaryadlovchi kabelini ulash

Tizimni tushunish:Suyuqlik bilan sovutilgan zaryadlovchi kabellarda ham quvvat ulagichi, ham sovutish davri uchun alohida, kichikroq suyuqlik ulagichi mavjud. Ushbu ulagichlar xavfsizroq texnik xizmat ko'rsatish uchun tomchilatib yubormaydi.
Sovutish liniyasini ulash:Zaryadlash stantsiyasining zaryadlovchi kabeli va avtomobilning zaryadlash portidagi suyuqlikni sovutish ulagichlarini toping. Sovutish suvi ulanishini o'rnatish uchun ularni chertib qo'ymaguncha yoki joyiga qulflanmaguncha bir-biriga suring.
Quvvat kabelini ulash:Sovutish liniyasini ulaganingizdan so'ng, CCS2 asosiy elektr vilkasini boshqa har qanday zaryadlash kabeli kabi avtomobilning zaryadlash portiga ulang.
Zaryadlashni boshlash:Zaryadlash stansiyasi tizimi zaryadlashni boshlashdan oldin quvvat ulanishini va faol sovutish pallasini aniqlaydi.

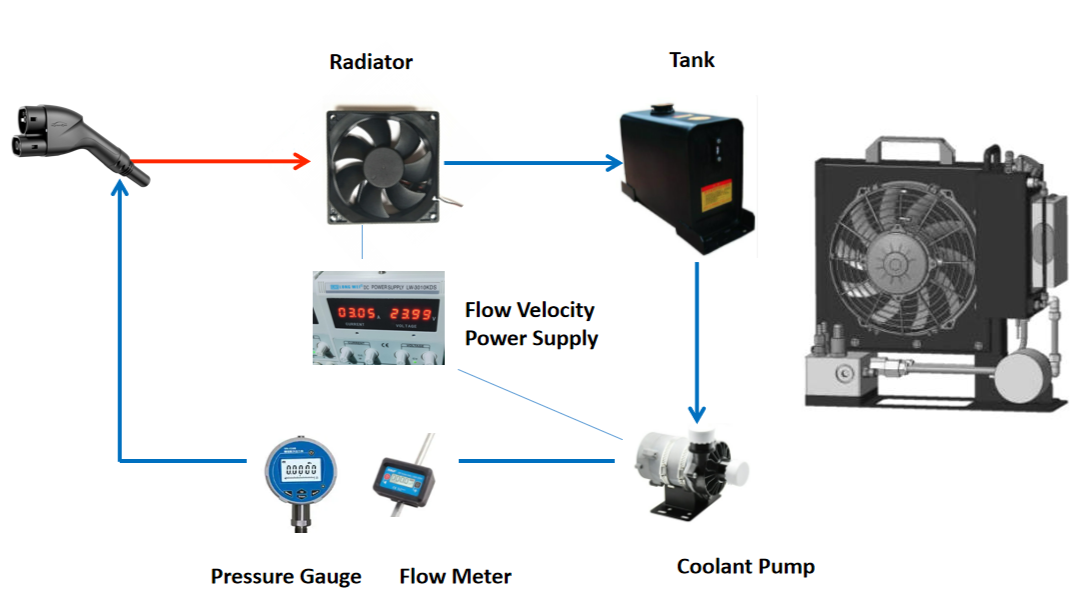

Suyuq sovutish qanday ishlaydi
Tarqalishi:Sovutish suyuqligi (odatda suv va glikol aralashmasi) zaryadlovchi kabel va ulagichdagi kanallar orqali aylanib, to'g'ridan-to'g'ri ishlab chiqarilgan joyda yuqori quvvatli oqim tomonidan ishlab chiqarilgan issiqlikni o'zlashtiradi.
Qaytish va sovutish:Keyin qizdirilgan suyuqlik sovutish moslamasiga (odatda zaryadlash stantsiyasida joylashgan yoki zaryadlash moslamasiga o'rnatilgan) qayta oqadi, u erda zaryadlash jarayonini davom ettirish uchun kabel orqali qaytishdan oldin soviydi.Afzalliklari:Ushbu tizim yuqori zaryadlash tezligini ta'minlaydi va 800 kVt yoki undan ortiq quvvat darajasini qo'llab-quvvatlaydi, chunki u kabelning haddan tashqari qizib ketishini oldini oladi. Bundan tashqari, u kabelni yupqaroq, engilroq va ishlov berishni osonlashtiradi.

CCS2 suyuqlik bilan sovutilgan zaryadlovchi kabelidan foydalanish uchun,siz uni oddiy CCS2 kabeli kabi elektr transport vositasining DC tez zaryadlash portiga ulaysiz, lekin suyuq sovutish tizimi o'rnatilgan va zaryadlovchi va kabel orqali avtomatik ravishda boshqariladi. Ushbu tizim issiqlikni tarqatish uchun zaryadlovchi, kabel va ulagich o'rtasida aylanib yuradigan yopiq konturli sovutish suyuqligidan foydalanadi, bu esa yuqori quvvat darajasini (800 kVtgacha) va haddan tashqari qizib ketmasdan tezroq zaryadlash tezligini ta'minlaydi.

Suyuq sovutgichli CCS2 zaryadlovchi kabelidan foydalanish uchun,zaryadlovchi qurilmaning suyuqlik sovutish portini avtomobilning zaryadlash tizimidagi mos keladigan portga ulang. Tizim avtomobilning sovutish pallasiga ulanadigan maxsus sovutish kanallari bo'lgan suyuqlik bilan sovutilgan kabeldan foydalanadi, yuqori tezlikda doimiy zaryadlash paytida hosil bo'lgan issiqlikni tarqatish uchun aylanma sovutish suvi. Alohida sovutish moslamasi talab qilinmaydi; sovutish tizimi ham zaryad stantsiyasiga, ham kabelga birlashtirilgan.

CCS 2 GB/T Gun EV Unit Suyuq sovutish tizimining joriy etilishi

EV-HPC-PCU-01 sovutish moslamasi HPC sovutish moduli (TD8125010-XC01001) aqlli yuqori quvvatli zaryadlash (HPC) texnologiyasi uchun ishlatiladi, radiatsiya quvvati 3KVt, zaryadlash oqimi 500-800A (atrof-muhit harorati) ga yetishi mumkin (atrof-muhit harorati va 50℃ yuqori quvvat va xavfsiz ishlashini ta'minlaydi). qurol chizig'i. Mahsulotning asosiy texnologiyasi zaryadlash jarayonida yuqori quvvatli zaryadlovchi qurol liniyasining harorat ko'tarilishi atrof-muhit haroratiga nisbatan 50K (DTmax = 50K) dan oshmasligini ta'minlash uchun barcha ish sharoitlarida yuqori quvvatli zaryadlovchi qurol liniyasiga mos harorat va oqim tezligi bilan sovutish suvini ta'minlashdir.

CHAdeMO Plug xususiyatlari

Radiatsiya quvvati: 3000W@4L/min，700m3/soat
Zaryadlash oqimi: 500-800A
Nominal kuchlanish: 12V/DC
Ishlash harorati: -30 ℃ ~ 50 ℃
Olchamlari: 435×155×410mm
Sovutish vositasi: dimetil silikon moyi
Shovqin: ≤60dB(A）
Maksimal bosim: 0,7MPa
Oqim muhiti: 4L/min@450Kpa
Aloqa rejimi: MODBUS asosidagi 485
Suyuq sovutish modullari, HPC suyuq sovutish tizimi EV-HPC-PCU-01 sovutish moslamasi,Suyuq sovutish mashinasi, CCS 2 vilkasi Suyuq sovutgichli zaryadlash moslamasi

HPC sovutish moduli suyuq sovutish tizimining parametrlari

Model	EV-HPC-PCU-01 sovutish moslamasi suyuq sovutish tizimi
Radiatsion quvvat	3000W@4L/min，700m3/soat
Nominal oqim	500A ~ 800A
Nominal kuchlanish	12V/DC
Shovqin	≤60dB(A）
Maksimal bosim	0,7MPa
Oqim muhiti	4L/min @450Kpa
Aloqa rejimi	MODBUS 485 asosida
Atrof-muhit harorati	-30 ℃ ~ 50 ℃
Himoya darajasi	IP68
Asosiy material
Yuk ko'tarish vaqti	25000 soat
Neft qutisi hajmi	1,5 l
Sovutish vositasi:	Dimetil silikon moyi
O'lchamlari:	435 × 155 × 410 mm
